Cómo elegir un entrenador de control de motores PLC y VFD
El entrenador de control de motores por PLC y variador de frecuencia (VFD) adecuado debe respaldar los resultados del curso, no simplemente colocar un PLC, un variador y un motor en el mismo panel. Para las escuelas técnicas y los programas de mantenimiento industrial, el sistema más útil es aquel que permite a los estudiantes cablear señales de control, poner en marcha un variador, probar enclavamientos, programar comandos de velocidad y diagnosticar fallas realistas de forma segura.
Esta guía proporciona un método práctico para comparar sistemas de entrenamiento antes de emitir una orden de compra.
1. Comience con el ecosistema de automatización requerido
Si el curso enseña Allen-Bradley CompactLogix y Studio 5000, seleccione hardware que coincida con ese entorno. Si enseña Siemens S7-1200, TIA Portal y SINAMICS, utilice esa plataforma. Un controlador de menor costo de una familia diferente puede enseñar lógica general, pero no satisfará un curso que requiera que los estudiantes naveguen por un entorno de programación, perfil de dispositivo o red industrial específicos.
| Requisito del curso | Requisito del entrenador a especificar |
|---|---|
| Programación de PLC | Familia de PLC, CPU exacta o serie aceptable, rango de firmware y software de programación. |
| Puesta en marcha de variadores | Familia de VFD, acceso al teclado, método de restablecimiento de parámetros y datos de la placa del motor. |
| Redes industriales | Protocolo requerido, como EtherNet/IP, PROFINET o E/S cableadas. |
| Habilidades eléctricas | Terminales accesibles, conductores etiquetados, esquemas y puntos de prueba seguros. |
| Práctica de mantenimiento | Fallas documentadas, comportamiento de alarmas y un procedimiento de solución de problemas repetible. |
2. Decida cómo controlarán los estudiantes el VFD
Un curso completo normalmente debería avanzar a través de más de un método de control:
- Teclado local: ingresar datos del motor, establecer límites y probar la combinación motor/variador.
- Control digital cableado: señales de arranque, parada, dirección y permisivos desde salidas de PLC.
- Referencia de velocidad analógica: comandar y escalar un punto de ajuste de velocidad donde se proporcionan E/S analógicas.
- Red industrial: intercambiar comandos, estado y datos de falla a través de EtherNet/IP o PROFINET cuando lo admita el hardware seleccionado.
No asuma que cada entrenador incluye todos los métodos. Pida al proveedor que identifique qué modos de control están cableados y cuáles requieren módulos analógicos opcionales, hardware de red o cambios de configuración.
3. Compruebe las características de seguridad eléctrica y mecánica
- Parada de emergencia y aislamiento de la alimentación principal claramente identificados
- Protección de derivación adecuada y componentes energizados protegidos
- Conexión a tierra de protección y circuitos de alimentación etiquetados
- Puntos de control estudiantil de bajo voltaje cuando sea práctico
- Montaje estable del motor y partes giratorias protegidas
- Un procedimiento documentado de reinicio y rearranque después de una falla
El equipo de entrenamiento debe utilizarse bajo supervisión calificada y la instalación debe seguir las normas eléctricas y de laboratorio locales aplicables. Si su institución requiere certificaciones específicas de terceros, enumérelas antes de realizar el pedido y solicite evidencia documental en lugar de confiar en una foto del producto.
4. Adapte el entrenador a la energía del laboratorio
Confirme el voltaje de entrada, la frecuencia, la fase y el tipo de enchufe, así como la clasificación de entrada del VFD y del motor. La "opción de 110 V" o el "estándar de 220 V" no definen por sí solos toda la arquitectura de potencia. La cotización debe identificar cómo se alimentan el variador y el motor trifásico desde el suministro de laboratorio disponible.
5. Evalúe el acceso, la documentación y la repetibilidad
Los estudiantes aprenden más cuando pueden identificar terminales, comparar el cableado con un esquema y repetir la puesta en marcha desde un estado conocido. Pregunte si el sistema seleccionado proporciona:
- Etiquetas en inglés y una lista de materiales de los componentes;
- planos de potencia y control para la configuración pedida;
- un procedimiento documentado de restablecimiento de fábrica y puesta en marcha del VFD;
- listas de etiquetas (tags) de PLC o E/S;
- archivos de programas de muestra y hojas de experimentos, si es necesario;
- terminales de repuesto o puntos de inserción de fallas para la resolución de problemas.
Secuencia recomendada de experimentos de control de motores
- Identificar la ruta de potencia, la ruta de control y los dispositivos de protección.
- Leer la placa del motor e ingresar los datos requeridos en el VFD.
- Hacer funcionar el motor desde el teclado del variador y verificar la dirección.
- Programar la lógica de arranque/parada del PLC con prioridad de parada.
- Agregar comandos de avance/retroceso con enclavamientos eléctricos y de programa.
- Configurar velocidades preestablecidas o un comando de velocidad analógico.
- Escalar la retroalimentación de velocidad o frecuencia real cuando esté disponible.
- Intercambiar palabras de comando y estado a través de la red industrial seleccionada.
- Detectar, mostrar y restablecer fallas del variador sin rearranque automático inseguro.
- Solucionar problemas de fallas insertadas en sensores, cableado, parámetros o comunicación.
Dos configuraciones actuales útiles

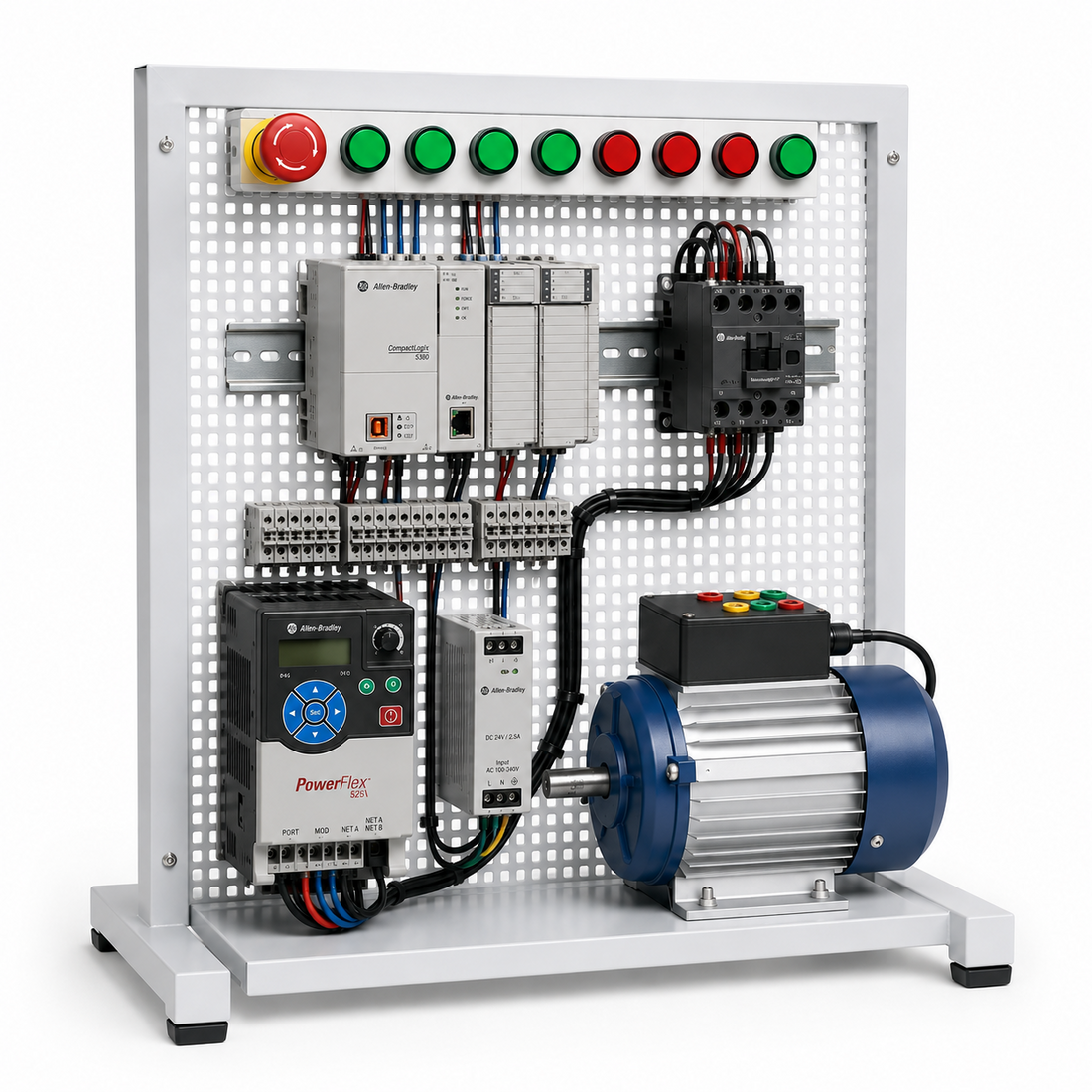

- Entrenador de control de motores con PLC Allen-Bradley CompactLogix Studio 5000 y VFD PowerFlex 525 para cursos orientados a Allen-Bradley y EtherNet/IP.
- Entrenador de control de motores con PLC y VFD Siemens S7-1200 para instrucción de control de variadores y PLC Siemens.
Elija un entrenador según su curso
Envíe la plataforma de PLC/VFD, el voltaje del laboratorio, el método de comunicación requerido, el tamaño de la clase y los resultados de aprendizaje. VISTON puede confirmar la configuración estándar o personalizada adecuada en una cotización formal.
